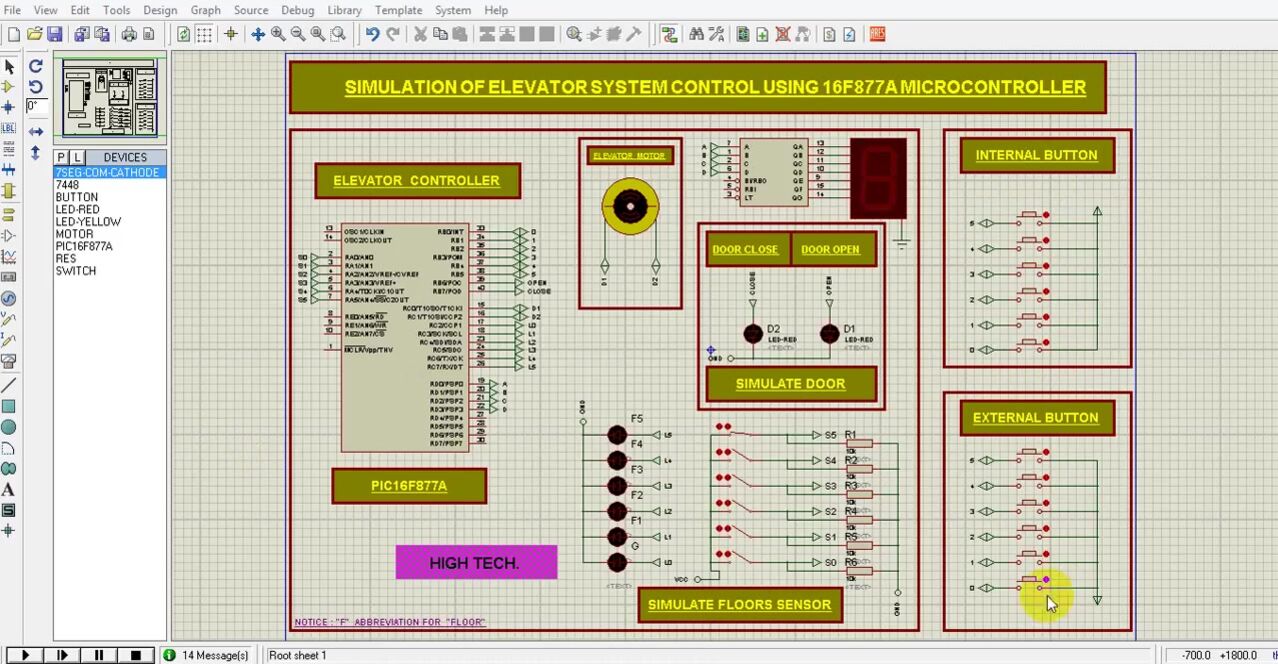

دارة تحكم بمصعد كهربائي مؤلف من ستة طوابق - البيك المستخدم pic16f877A

- تم التعبير عن الطوابق بتماسات (سويتشات) مع ضوء (ليد) يخص كل طابق . - تم التعبير عن وضعية الباب عن طريق ضوئين (ليدين) واحد للدلالة ان الباب مفتوح والاخر للدلالة ان الباب مغلق . - تم التعبير عن الازرار داخل وخارج المصعد عن طريق (Push buttons) وهي مربوطة على نفس المداخل اي تقوم بنفس الوظيفة . - لدينا شاشة لعرض الطابق الحالي . - محرك ذو اتجاهين حيث يدور الي اليمين في حالة الصعود والى اليسار في حالة الهبوط . - تم استخدام مقاطعة timer0 . - تم استخدام eeprom داخل البيك . مبدأ العمل : في البداية اذا اردنا تغذية دارة التحكم او عند فصل تغذية الدارة بغرض الصيانة واعادة وصلها يعود المصعد بشكلل تلقائي الى الطابق الارضي . عند طلب المصعد في الطابق نفسه سيضيء الضوء الخاص بالطابق بعدها يفتح الباب ومن ثم يغلق وينطفيء الضوء دون دوران المحرك . عند طلب المصعد في اي طابق يضيء مباشرة الضوء الخاص بالطابق المطلوب وينطفيءعند توقف المصعد عنده . يجب الانتباه الى موضوع الافضلية او الاولوية: فمثلا: - اذا كان المصعد في الطابق الارضي وتم طلبه من الطابق الخامس اولا ثم الطابق الثالث ثانيا (بشرط الا يكون المصعد قد تجاوز الطابق الثالث) سنلاحظ انه سيتوقف المصعد في الطابق الثالث اولا ثم يتابع الى الطابق الخامس . - اذا كان المصعد في الطابق الخامس وتم طلبه من الطابق الارضي اولا ثم الطابق الثاني ثانيا نلاحظ ان المصعد سيتحرك باتجاه الطابق الثاني اولا وقبل وصوله الى الطابق الثاني تم طلبه من الطابق الرابع (بشرط ان يكون المصعد قد تجاوز الطابق الرابع) نلاحظ ان المصعد سيتوقف في الثاني اولا ثم يكمل الى الارضي وبعدها يصعد الى الطابق الرابع .
